三级管npn和pnp的区别有什么?(转)

日期:2019-10-25 / 人气: / 来源:

[概要说明]n表示在高纯度硅中加入磷,取代一些硅原子且在电压的刺激下所产生的自由电子进行导电。而p是加入硼取代硅,以此产生大量的空穴利于导电,两者主要电源极性不同外,其他都一样。

三级管npn和pnp的区别

npn和pnp三极管,其中n表示在高纯度硅中加入磷,指取代一些硅原子,并且在电压的刺激下所产生的自由电子进行导电,而p主要是加入硼取代硅,以此来产生大量的空穴利于导电,两者主要电源极性不同外,其他原理都是一样的。

主要区别是电流流向和电压不同:

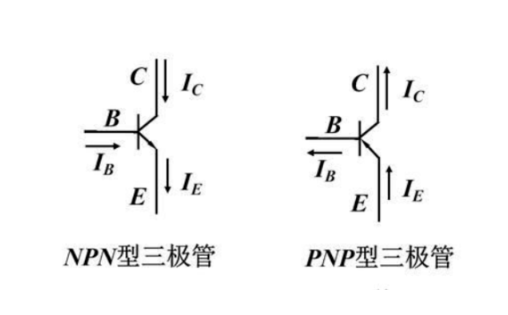

电流方向

NPN是用B—E的电流(IB)控制C—E的电流(IC),E极电位最低,且正常放大时通常C极电位最高,即VC》VB》VE。

PNP是用E—B的电流(IB)控制E—C的电流(IC),E极电位最高,且正常放大时通常C极电位最低,即VC《VB《VE。


电压区别

NPN基极高电压,集电极与发射极短路。低电压,集电极与发射极开路。也就是不工作。

PNP基极高电压。集电极与发射极开路,也就是不工作。如果基极加低电位,集电极与发射极短路。

1. PNP管子是发射极流入后从基极和集电极流出,NPN管子是基极和集电极流入从发射极流出。

2. PNP管子工作在放大区时电压是,Ue》Ub》Uc,NPN管子工作在放大区时电压时Uc》Ub》Ue。

3. PNP是共阴极,即两个PN结的N结相连做为基极,另两个P结分别做集电极和发射极;电路图里标示为箭头朝内的三极管。NPN则相反。

4. PNP管子:发射极电流 = 集电极电流 + 基极电流

5. NPN管子:集电极电流 = 发射极电流 + 基极电流
